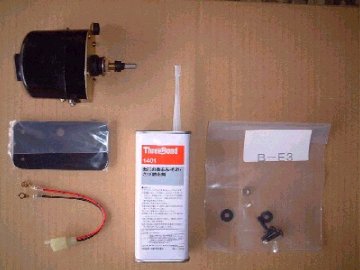

↑左上からワイパーモーター、ワイパーモーターステー、 ワイパーモーターハーネス、ネジロック。 ネジロックはちょっとしかいらなかった
５月１１日（土）	天気：雨のち曇り
次はワイパーモーターの取り付けとワイパー／ウォッシャーの取り付け。 まず、ワイパーモーターの横についている２本のビスとワッシャをはずし、 ここにワイパーモーターハーネスを＋と−の端子が接触しないように さっきはずしたビスで取り付ける。 そして、ワイパーモーターのシャフト部についている４つのパーツを取り外し、 ワイパーモーターのスイッチが「ＯＮ」になっているのを確認して ワイパーモーターステーをワイパーモーターに取り付ける。 ワイパーモーターステーは、ナットの溶接してある方をワイパーモーターの側にして、 ワイパーモーターのゴム部とワイパーモーターステーの穴が合うようにセットする。 このとき、ネジロックをナット部に塗布し、 ワイパーモーターとワイパーモーターステーが平行になるようにするのだが、 ナットの締め付けが弱いとワイパーモーターが固定できず、強いと平行にならない。 そこで、テープを貼って平行になるようにしたりもしたがうまくいかず、 結局は平行になってない状態でワイパーモーターをアッパーボディーに取り付けた。 ワイパーモーター固定されてないよりは、平行じゃなくても固定されている状態のほうが きちんとフロントガラスをワイパーが拭いてくれると判断したのである。 そして、ワイパーモーターのシャフト部に、さっきはずしたパーツを取り付けて この作業は終了である。 ワイパー／ウォッシャーの取り付けは、まずウォッシャーノズルのナット部をはずし、 噴射口がフロントガラスの中心付近を向くようにしてアッパーボディーに固定する。 次にワイパーアームをワイパーモーターのシャフト部に差し込み、 ワイパーアームの先端部にワイパーブレードを取り付ける。 しかし、このワイパーブレードが簡単に差し込めず、この作業は ちょっと手間取ってしまった。 そして、ワイパーブレードがガラス面に載る範囲でワイパーアームを倒し、 ワイパーアームのボルトを軽く留めればワイパー／ウォッシャーの取り付けは 終了である。

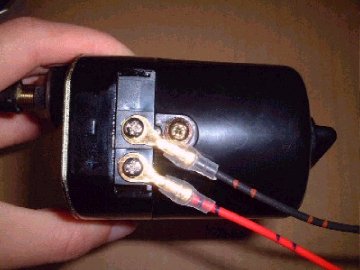

↑ワイパーモーターのサイド部に取り付けられた ワイパーモーターハーネスの端子

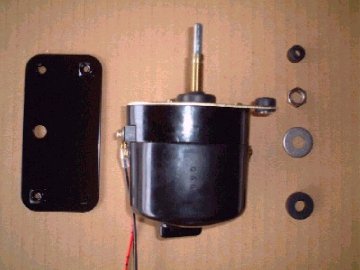

↑ワイパーモーターのシャフト部のパーツをはずしたところ。 左はワイパーモーターハーネス

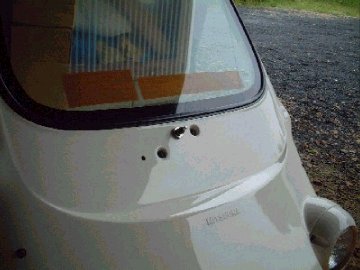

↑ワイパーモーターを取り付けたところ。 シャフト部がのぞいている。 フェイスシールセットはとった

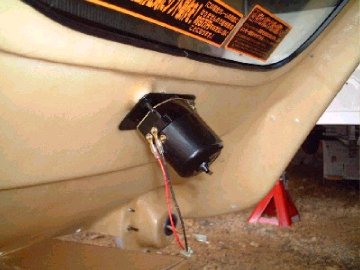

↑アッパーボディーの裏側のワイパーモーター。 けっこう大きい

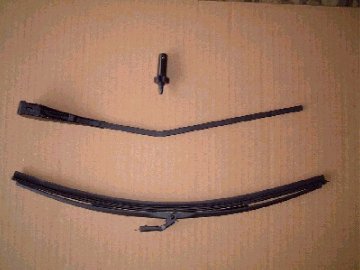

↑上からウォッシャーノズル、ワイパーアーム、ワイパーブレード

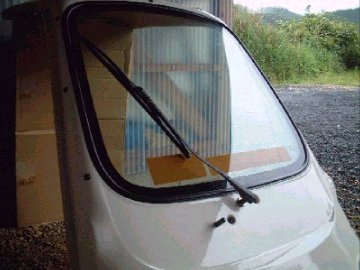

↑ワイパーとウォッシャーノズルをつけたところ
